Phoenix

Der Fireye InSight 95 ist ein vielseitig einsetzbarer Kompaktflammenfühler mit vielen weltweiten Zulassungen. Die InSight 95 Flammenfühler stellen erweiterte Diskriminierungsmöglichkeiten, integrierte Flammenerkennung, Verstärkung, Sicherheitsüberprüfung und Flammenrelais in einem Gehäuse zur Verfügung. Es wird kein externes Auswertegerät (Flammenwächter) benötigt, um mit dem übergeordneten Leitsystem zu kommunizieren. Der Flammenfühler misst die Amplitude der Modulationen die in der Zielflamme auftreten (Flammen-“Flackern”).

Lichtwellenleiter Versionen sind für schwierige Sichtbedingungen optional erhältlich.

Die folgenden Insight I – Modelle sind seit dem 02. Mai 2020 abgekündigt:

Modellbezeichnung	Empfohlenes Ersatzmodell
95UVS1-1 (inklusive “E”-Versionen)	95UVS4-1WINC
95UVS1-1CG (inklusive “E” Versionen)	95UVS4-1WINC mit zugehörigem Kabel 59-497-XXX Serie
95IRS1-1CG (inklusive “E” Versionen)	95IRS4-1WINC
95UVS2-1 (inklusive “E” Versionen)	95UVS4-1WINC
95UVS2-1CG (inklusive “E” Versionen)	95UVS4-1WINC mit zugehörigem Kabel 59-497-XXX Serie
95IRS2-1 (inklusive “E” Versionen)	95IRS4-1WINC
95IRS2-1CG (inklusive “E” Versionen)	95IRS4-1WINC mit zugehörigem Kabel 59-497-XXX Serie
95UVS2-1CEX (inklusive “E” Versionen)	95UVS4-1CEX
95IRS1-1CEX (inklusive “E” Versionen)	95IRS4-1CEX

Merkmale	Modell 95DSS2(E)
Infrarotsensor	X
Infrarotsensor	X
Ultraviolettsensor	X
Fehlerrelais	X
4 – 20 mA Analogausgang	X
Modulationsfrequenzauswahl	21
Speicherdateien	4
Kommunikation	X
Autoeinstellung	X
SIL 2	X
Atex Zone 2	-1
Atex Zone 1	-1CEX

Weitere Informationen können sie der Herstellerinformation entnehmen.

Bitte sprechen sie uns bei Bedarf vor einem Geräteaustausch an.

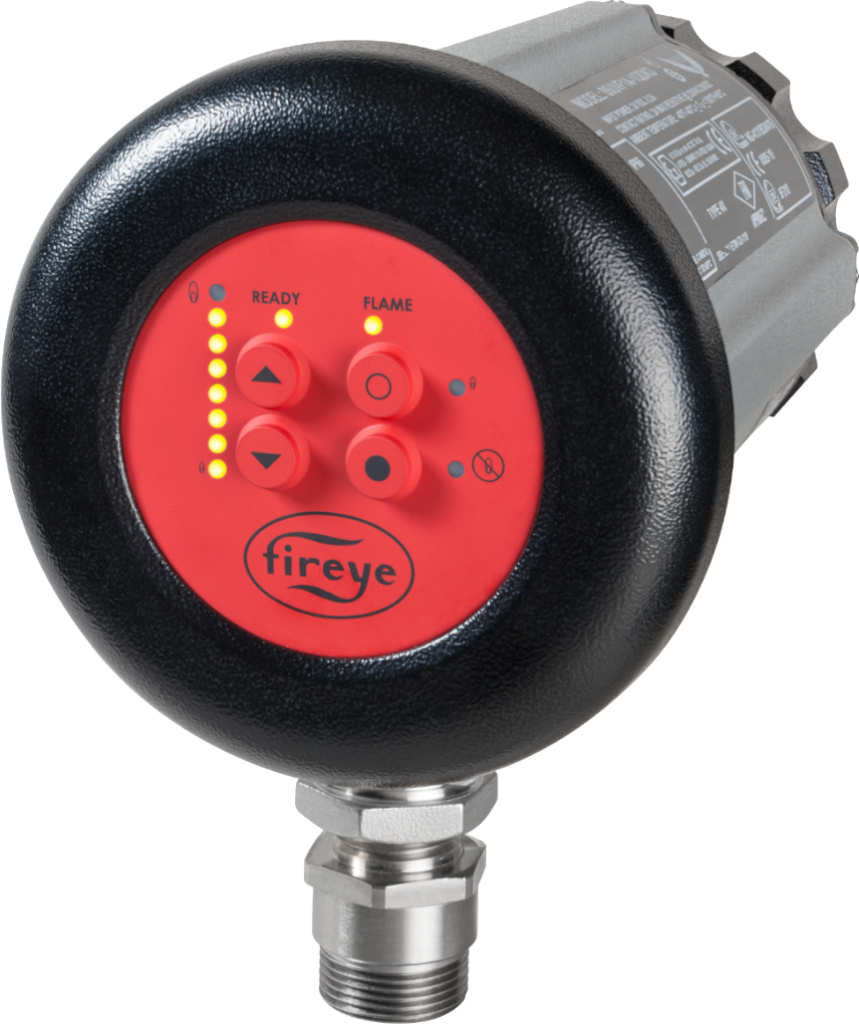

Phoenix Kompaktflammenwächter mit integriertem Flammenrelais, SIL 3

Die Fireye Phoenix – Modelle 85UVF/IRF sind Kompaktflammenwächter mit Halbleiter-Sensoren auf Mikroprozessorbasis und sind für Dauerbetrieb zugelassen. Die Phoenix Kompaktflammenwächter stellen eine integrierte Flammenerkennung, Verstärkung, Sicherheitsüberprüfung und Flammenrelais in einem Gehäuse zur Verfügung. Es wird kein externes Auswertegerät (Flammenwächter) benötigt, um mit dem übergeordneten Leitsystem zu kommunizieren. Der Kompaktflammenwächter misst die Amplitude der Modulationen die in der Zielflamme auftreten (Flammen-“Flackern”) und wird mit den optimalen EIN / AUS Schaltbedingungen des Flammenrelais gespeichert. Die geeignete Verstärkung am Sensorelement wird automatisch ermittelt.

Lichtwellenleiter Versionen sind für schwierige Sichtbedingungen oder bei hohen Umgebungsbedingungen optional erhältlich.

Die Modelle der Phoenixserie sind auch für die Detektion von Wasserstoffflammen (Hydrogen Ready) ausgelegt.

Technische Daten

Flammenrelais (Schließer). IR- oder UV Sensor, Versorgungsspannung 24V DC, Analogausgang 4…20 mA (aktiv), einstellbare Sicherheitszeit von 1 bis 4 Sek., Prozessanschluss 1“ BSP oder NPT, Spülluftanschluss 3/8“, Temperaturbereich -40°C bis +65°C, NEMA 4X, IP66 Gehäuse, Fehlerrelais, Selbstlernend, LED Anzeige für Versorgungsspannung, Flammensignalstärke und Flammenrelaiszustand.

Die Fireye Phoenix Kompaktflammenwächter sind selbstüberwachend und arbeiten in einem UV Wellenlängenbereich zwischen 295 und 340 nm und einem IR Wellenlängenbereich zwischen 830 und 1100 nm. Optional als UV Version K3 mit einem Wellenlängenbereich von 310 bis 500nm lieferbar. Der elektrische Anschluss erfolgt über einen Stecker.

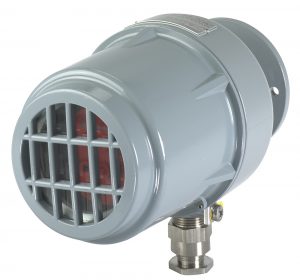

Alle Phoenix Flammenfühler sind auch als Geräte für den Ex Bereich im Cenelec II 2 G Ex d II C T6-Gehäuse verfügbar.

Das Anschlußkabel wird durch eine zugelassene Ex d Kabelverschraubung in das Gehäuse eingeführt und fixiert.
